M系列木材抓斗M挖掘機反鏟原木抓斗M裝載機抓斗
時間：2024-01-18來源：起重機抓斗廠家瀏覽次數：1
抓斗介紹

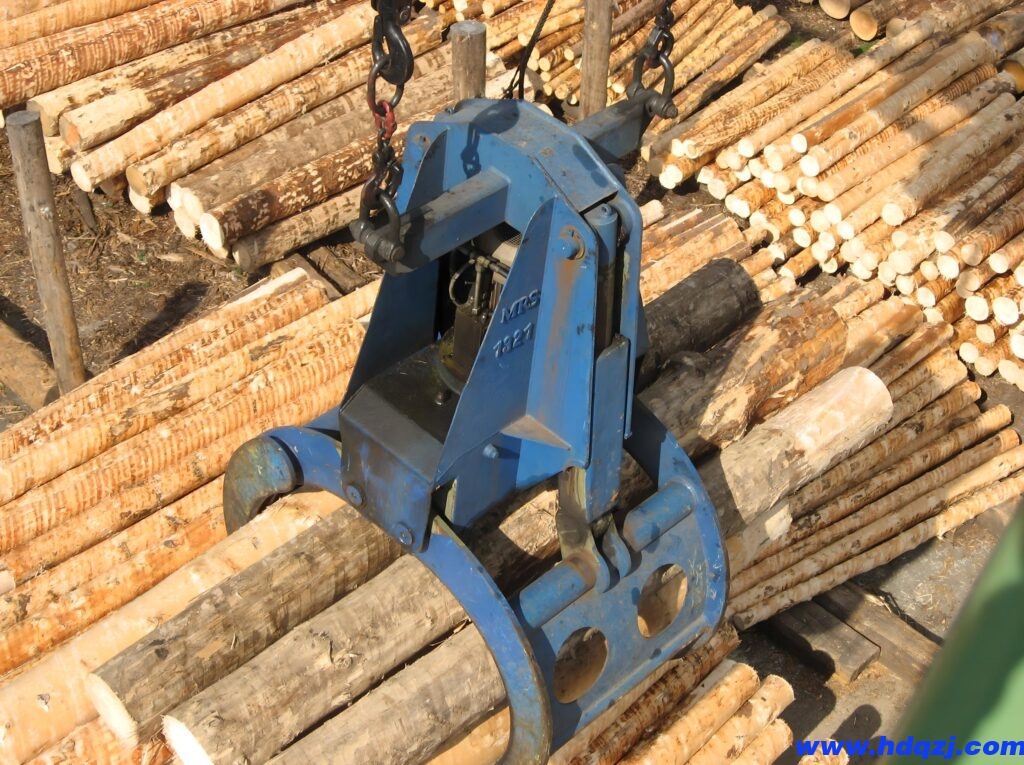

M系列木材抓斗又叫原木抓斗，適用于港口、林場、木材場、木制品廠、紙廠等行業，進行裝車、卸車、卸船、扎排、垛堆等作業。主要有四繩、雙繩、單繩、馬達、液壓五個類型，它的工作原理參照繩索式、馬達式、液壓式抓斗。主要型號有：M3-1、M3-2、M5-1、M5-2、M10-1、M10-2、M15-1、M16-1等型號。
抓斗說明
產品名稱：M系列木材抓斗
別名別稱：原木抓斗
型號規格：M型
所屬類別：抓斗抓具
產品產地：河南新鄉長垣
非標定制：可非標定制
是否現貨：否/定制生產
生產周期：15~20天
包裝形式：無
供貨范圍：全國
送達方式：自提/代辦托運
是否安裝：安裝另計
售后方式：一年保修
抓斗圖冊
抓斗參數
M系列木材抓斗外形尺寸圖
M系列木材抓斗技術參數與主要尺寸數據表
| 起重機噸位 | t | 3t | 5t | 10t | 15t | 16t | |||
| 型號 | M3-1 | M3-2 | M5-1 | M5-2 | M10-1 | M10-2 | M15-1 | M16-1 | |
| 面積 | m3 | 0.45 | 0.45 | 0.75 | 0.75 | 1.25 | 1.25 | 1.9 | 2 |
| 自重 | t | 1.15 | 1.2 | 1.75 | 2.2 | 3.7 | 3.9 | 4.75 | 5.8 |
| 材長 | m | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 |
| 繩徑 | mm | Φ13 | Φ13 | Φ16 | Φ16 | Φ22 | Φ22 | Φ28 | Φ28 |
| 繩數 | 1 | 2 | 1 | 4 | 2 | 4 | 4 | 4 | |
| 倍率 | 3 | 5 | 3 | 4 | 5 | 5 | 4 | 4 | |
| 尺寸mm | A | 2870 | 2870 | 2860 | 3500 | 3650 | 3650 | 3840 | 4460 |
| B | 2540 | 2540 | 2700 | 3400 | 3450 | 3450 | 3650 | 4140 | |
| C | 1500 | 1500 | 1670 | 2200 | 1980 | 1980 | 2380 | 2520 | |
| D | 2150 | 2150 | 2560 | 3200 | 3000 | 3000 | 3500 | 3500 | |
| E | 1100 | 1100 | 1200 | 1400 | 2100 | 2100 | 2000 | 2100 | |
抓斗廠家
M系列木材抓斗生產廠家為廣大用戶提供普通四繩抓斗、四繩派拿抓斗和雙繩抓斗、單繩懸掛抓斗、電動液壓雙瓣/多瓣抓斗（機械式多瓣抓斗）、電動馬達抓斗、電動不銹鋼抓斗（釀造抓斗、酒糟抓斗）、剪式抓斗、木材抓斗以及繩索式清污矩形抓斗、疏浚抓斗、四繩防漏雙瓣抓斗、無線遙控雙瓣抓斗、半剪式散貨抓斗、挖機專用抓斗等成套抓斗產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用抓斗廠家品牌、技術參數、外形尺寸、設計圖紙、價格請咨詢客服。
-
